intdash Automotive Pro
REMOTE CAL
自動車ECU向け遠隔計測ソリューション
自動車ECU向け遠隔計測ソリューション

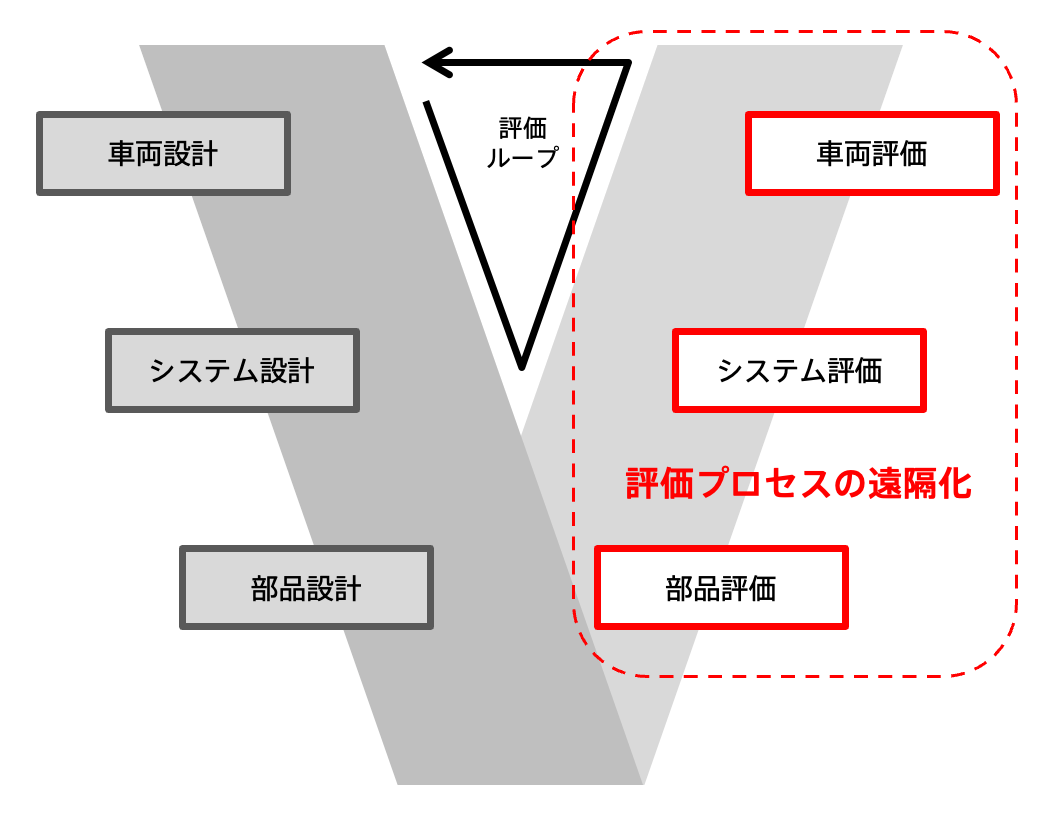

REMOTE CAL は車両開発における車両ECU計測試験のリモート化を実現するソリューションパッケージで、車両開発現場におけるデータ計測業務を遠隔化することでシステム評価や部品評価などの開発プロセスを効率化します。
REMOTE CALの構成
REMOTE CALは高速で確実な遠隔データパイプライン環境を実現するサーバーシステム、及びASAM MCD-1 XCP準拠の車載システム、及びASAM MCD-2 MC標準ファイル（以下A2Lファイル）に対応したWebアプリケーションで構成されます。また、ECU適合システム提供各社のツール連携を可能にし、統合的な遠隔適合環境へ拡張することができます。
REMOTE CALが実現する機能
遠隔車両のリアルタイムデータ確認が可能なダッシュボード
- RAM/ROM値、映像データなど様々なデータを遠隔リアルタイム表示
- A2LファイルのインポートによりクライアントPC側でセキュアにデータパース（物理値変換）
- ノンプログラミングでユーザーによる自由なダッシュボード構成が可能
オープンインターフェイスに対応
- ASAM MCD-1 XCP (XCP on CAN)
- ASAM MCD-1 CCP
- ASAM MCD-2 MC A2L
- ASAM MDF
CCP(CAN Calibration Protocol) DAQモード計測への対応
- A2Lファイルをインポートし、CCPのDAQ計測が可能。レガシーシステムが混在した車両システムでのECU計測にも対応。
DAQ及びポーリング時のLabel Selectionの効率化
- Web UIからLabel Selectionの作成及び、既存のLabel Selectionを編集が可能。これにより、Label Selectionの設定作業の煩雑さを解消。
OTAによるエッジソフトウェア/設定の更新
- 複数車両での試験時において、対象となるエッジシステム(REMOTE CAL Terminal)へのアプリケーション環境を遠隔配布することが可能
MDF4形式でのデータダウンロード (予定)
- 測定データと動画データを、同期データとして一括でファイル保存が可能

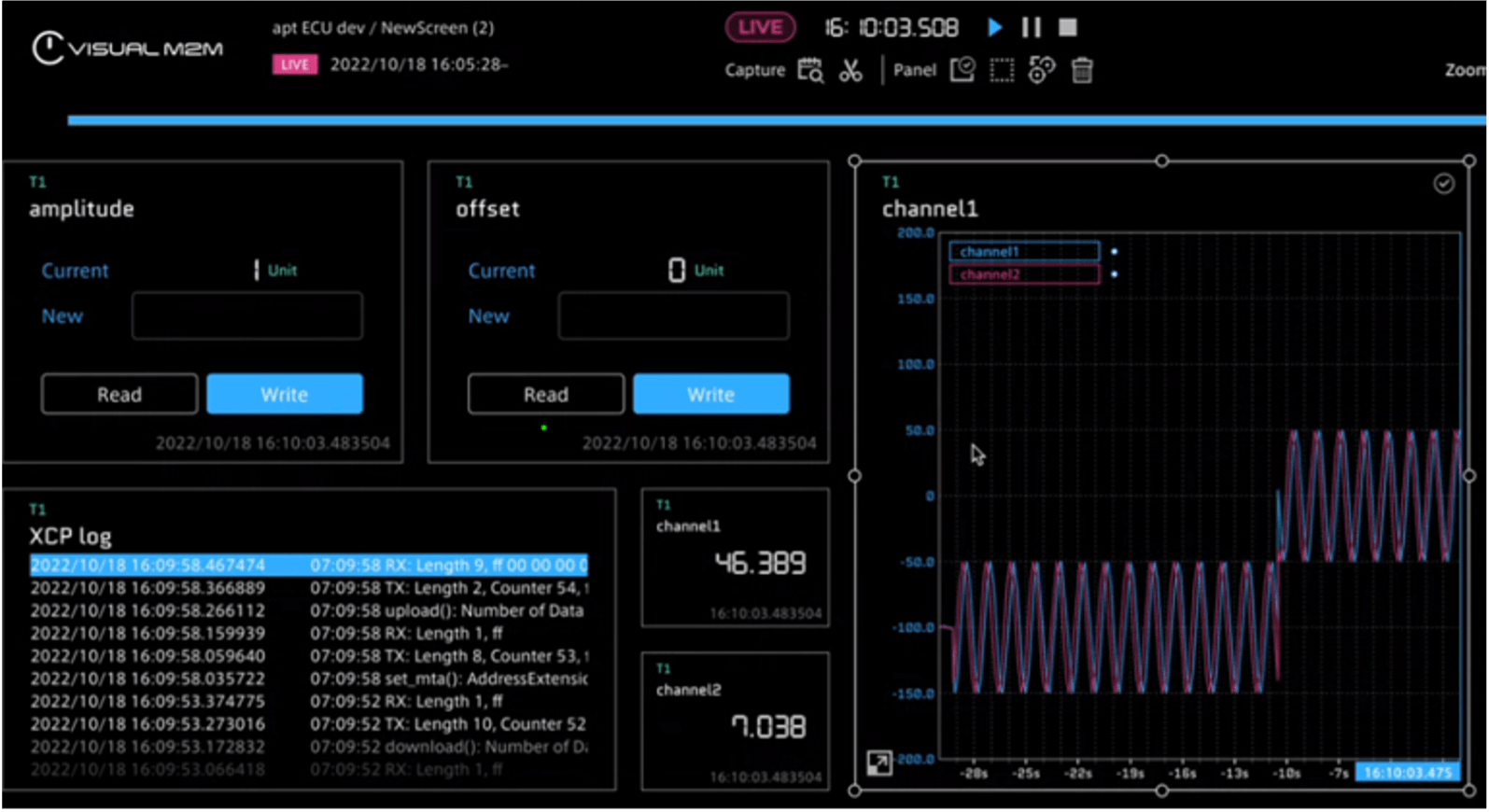

ダッシュボードUI

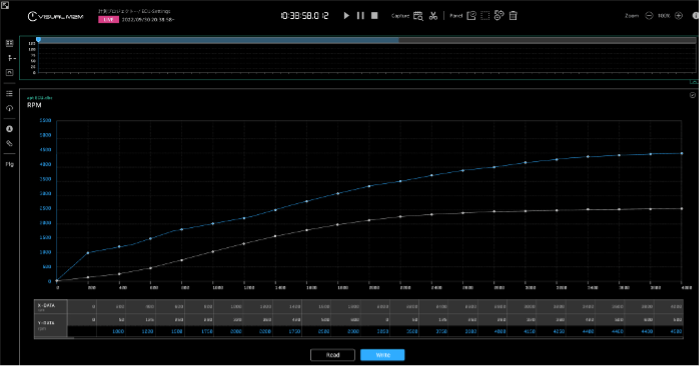

A2Lの変数設定
REMOTE CALの拡張性
オープンインターフェースASAM MCD-1 XCP (XCP on Ethernet) への対応により、既存の計測適合ツールとの連携、HILS連携により、フリート計測現場と開発現場をリモートネットワークで直結することで、現場に機動力と効率化をもたらし、開発工程の大幅な時間短縮とコスト削減を実現します。
HILS/MILS/SILSとのリアルタイム連携
- ECU開発における仮想ECUやバーチャル車両（プラントモデル）などのシミュレーション環境に実車計測データをリアルタイムに連携することでモデル精度の向上を実現
様々な制御ネットワーク/センサとの接続
- CAN/CAN FD、アナログセンサ、カメラなどと接続した拡張的な統合計測が可能
