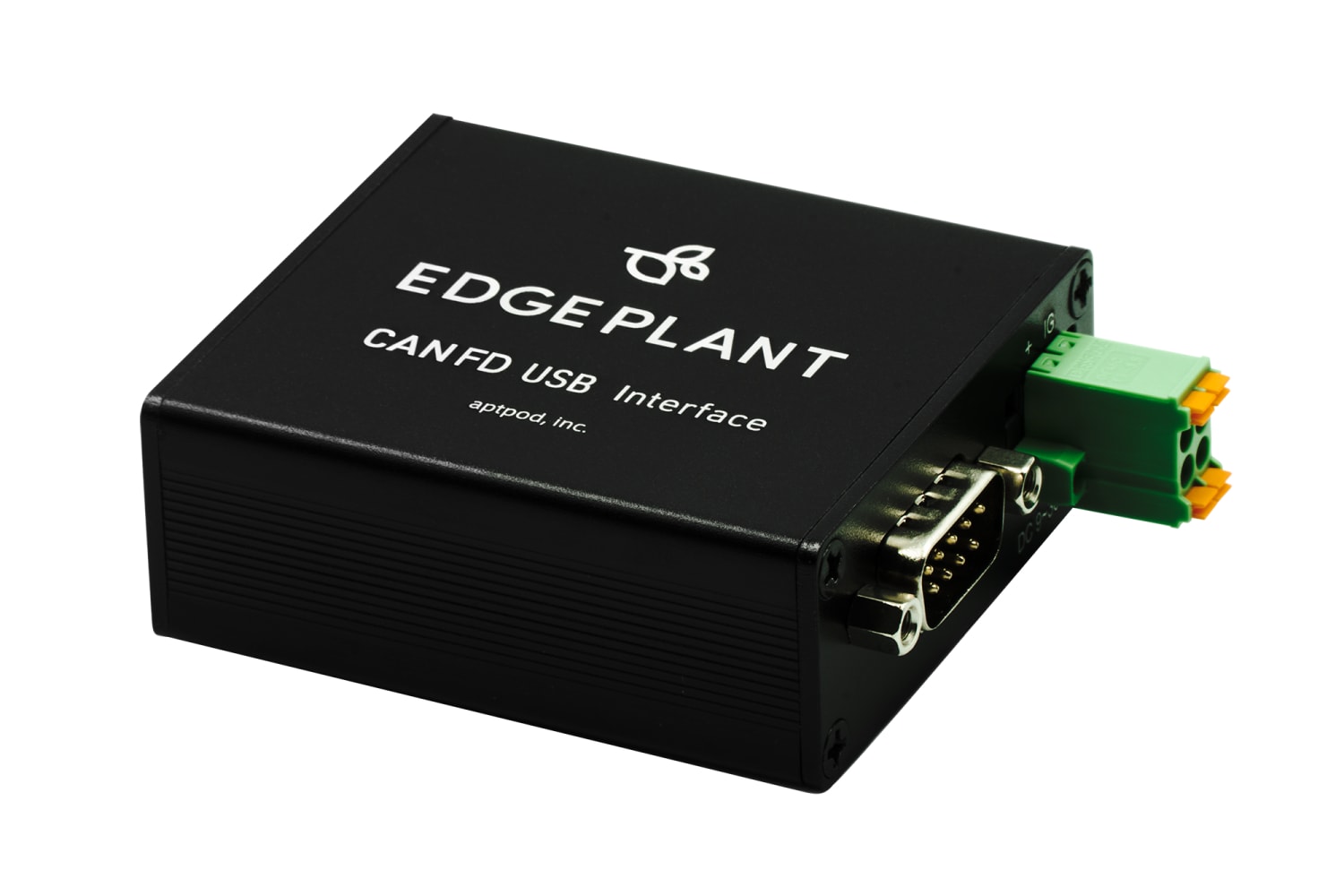

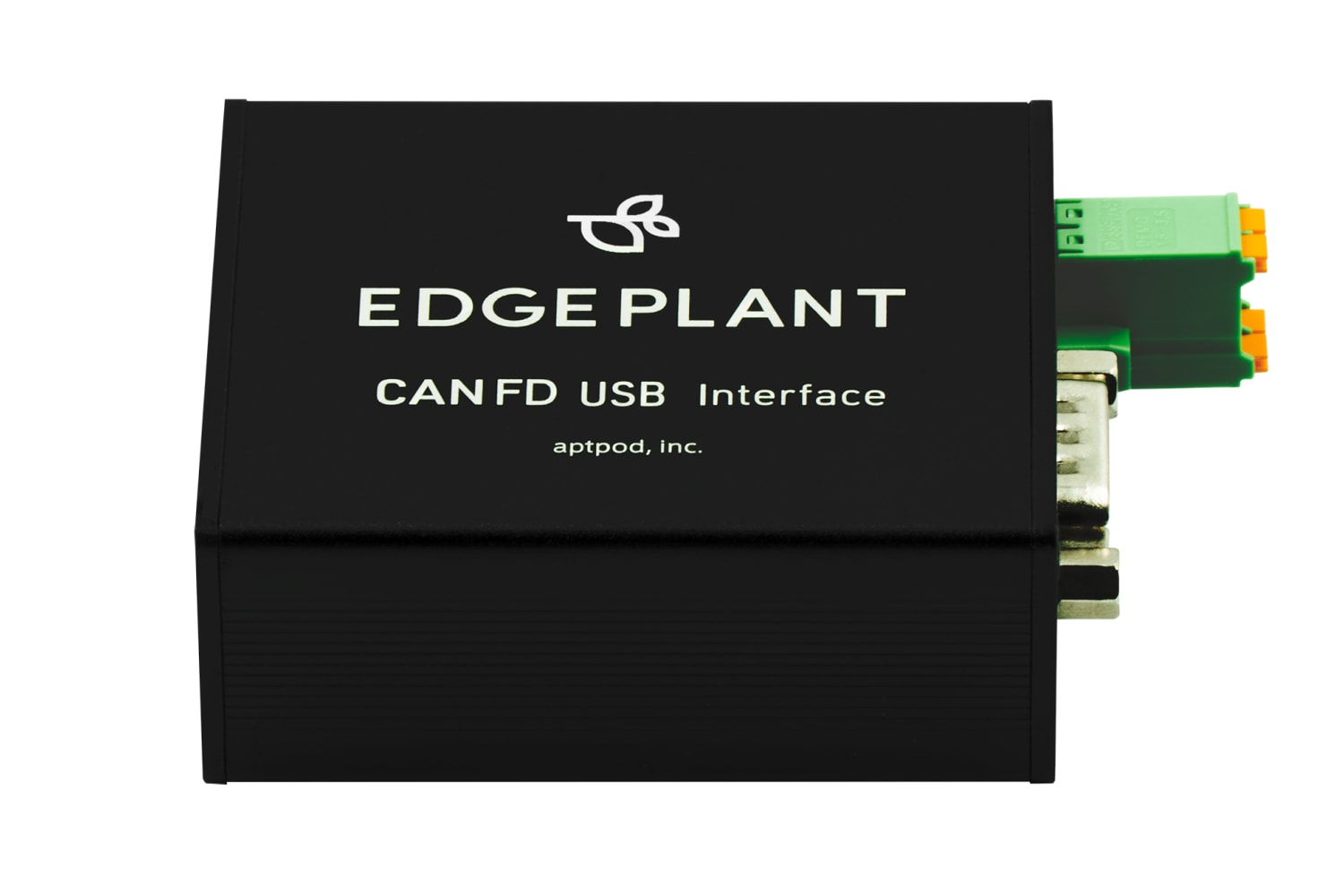

EDGEPLANT CAN FD USB Interface
イグニッション連動で即時計測が可能なCAN/CAN FD対応ユニット
EDGEPLANT CAN FD USB Interfaceは、CANおよびCAN FDの入出力ポートを2チャンネル有し、高速起動機能により始動直後のデータ収集が可能となります。車両始動直後のCANバス通信データを逃さず取得し、起動シーケンスの検証や短いドライブサイクルでのロギングにも適しています。
おもな特徴
- 2チャンネルのCAN / CAN FD 入出力
- 高速起動機能で始動直後のデータ収集が可能
- イグニッションに連動した自動データ収集の開始
- 高精度なハードウェアタイムスタンピング
- クロックの共有により複数デバイスで同期可能
- 優れた低スタンバイ電力
| 型式 | EP1-CF02A |
|---|---|
| 定格 | 5V、300mA、1.5W |
| USBインターフェイス | USB-High Speed (480Mbps)、Type-B |
| CAN/CAN FDインターフェイス |
2チャンネル CAN対応ビットレート：33kbps, 50kbps, 83kbps, 100kbps, 125kbps, 250kbps, 500kbps, 1Mbps CAN FDデータビットレート：～8Mbps 終端抵抗：なし |

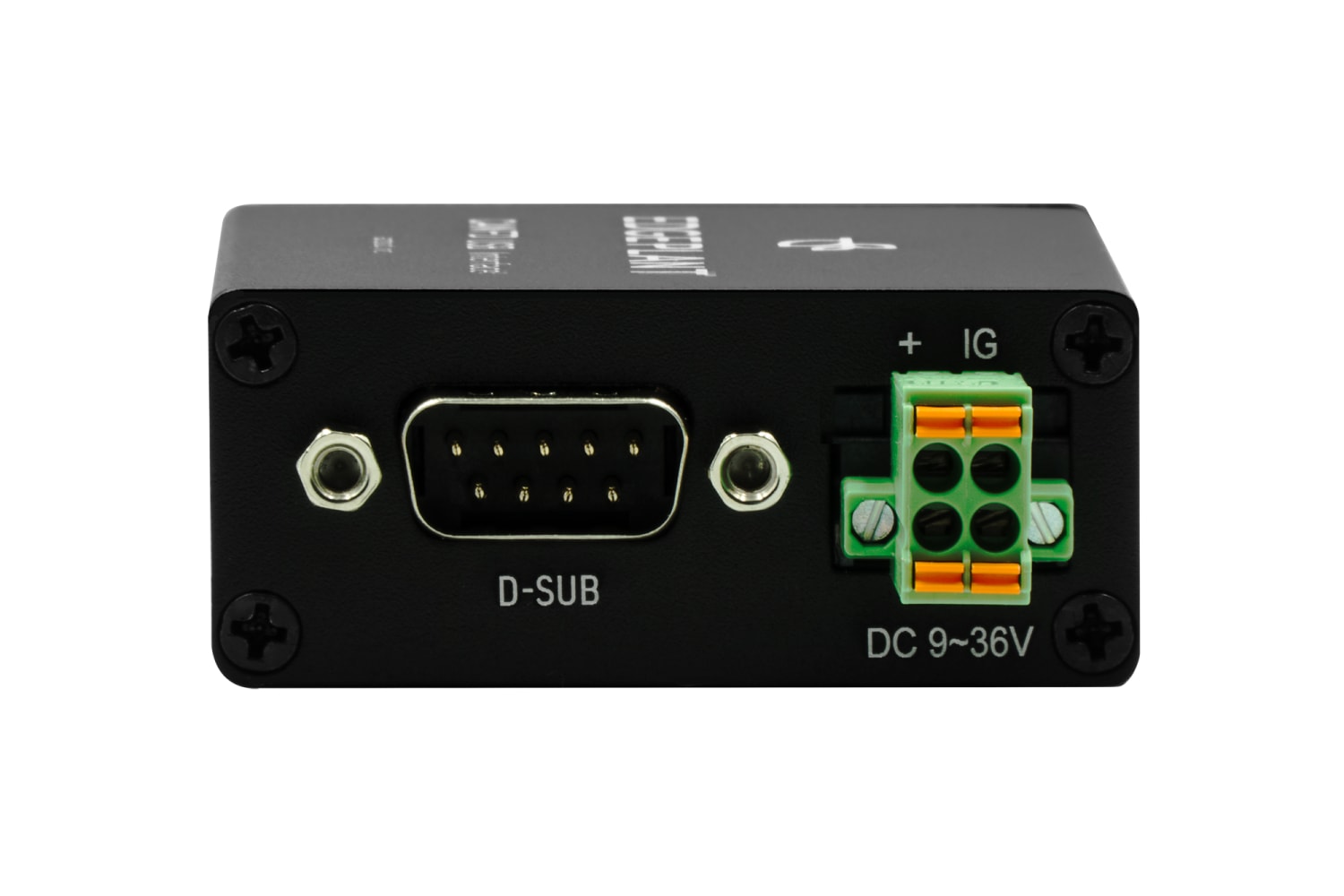

| 入力電源電圧 | 9～36V、イグニッション入力付 |

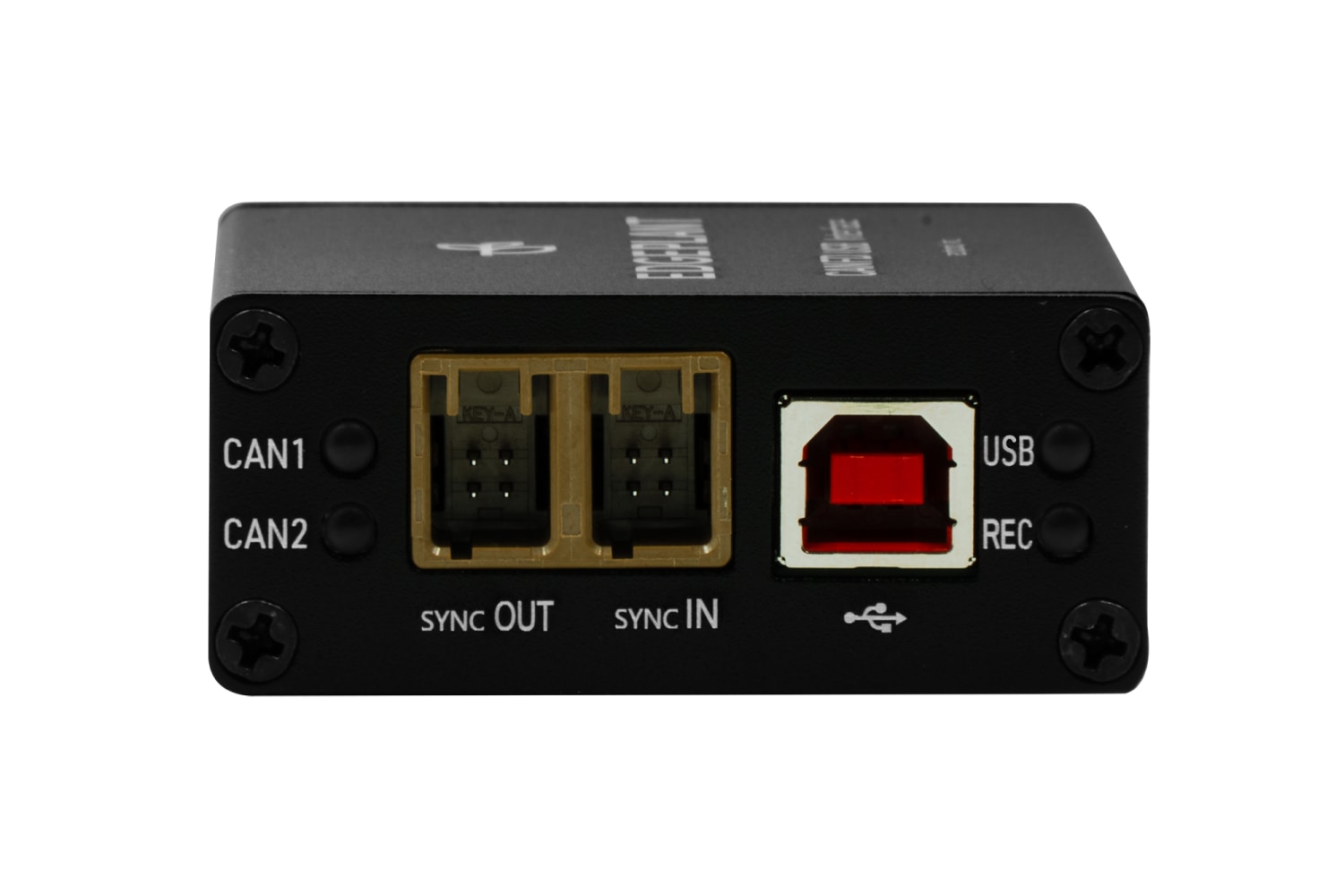

| LED表示 | USB通信状態表示、CAN通信状態表示 |
| CANデータ一時保存用データストレージ | microSDカード 40GB |
| 同期端子 | 専用同期ケーブルによる接続 |
| 打刻周波数精度 | ±2.5ppm |
| 打刻タイマー分解能 | 1μ秒 |
| RTC周波数精度 | ±20ppm |
| ESD | IEC 61000-4-2, Air ±8kV, Contact ±4kV |
| 筐体 | アルミニウム製 |
| 保管環境 | 温度範囲 -30℃～+65℃ ※ただし、凍結・結露のないこと |
| 使用環境 | 温度範囲 -30℃～+65℃ ※ただし、凍結・結露のないこと |
| 標準外形寸法（幅 × 奥行き × 高さ） | 57mm × 64mm × 24mm（突起部含まず） |
| 質量（本体） | 約110g |
Appendix
SOLUTIONSCAN/CAN-FDに対応した自動車向け遠隔計測バンドル
TECH BLOGCAN FDの物理層を理解する
FAQ
EDGEPLANT CAN FD USB Interface と CAN-USB Interface の違いは何ですか？
主な違いは 3 点です。
- CAN FD への対応: 本機器は従来の CAN（最大 1Mbps）に加え、CAN FD（最大データビットレート 8Mbps）にも対応しています。
- 高速起動機能: イグニッションオン後ごく短時間でデータ収集を開始できるため、車両始動直後の通信ログも取り逃しません。
- 独立した一時保存: 40GB の microSD によりホスト機器との通信前にデータを一時保存できます。
CAN FD 対応の新しい車両を扱う場合は本機器が適しています。
車両始動直後の CAN バスの通信を取り逃さない仕組みについて教えてください
EDGEPLANT CAN FD USB Interface は、イグニッション信号で電源オンしてから極めて短い時間でデータ収集を開始する「高速起動機能」を備えています。多くの汎用 PC ベース計測機器は OS 起動に時間がかかるため、エンジン始動シーケンスや起動直後の初期通信を逃しがちですが、本機器は専用設計により始動直後の CAN フレームから記録できます。短いドライブサイクルの車両試験や、起動シーケンスの検証用途で実績があります。
